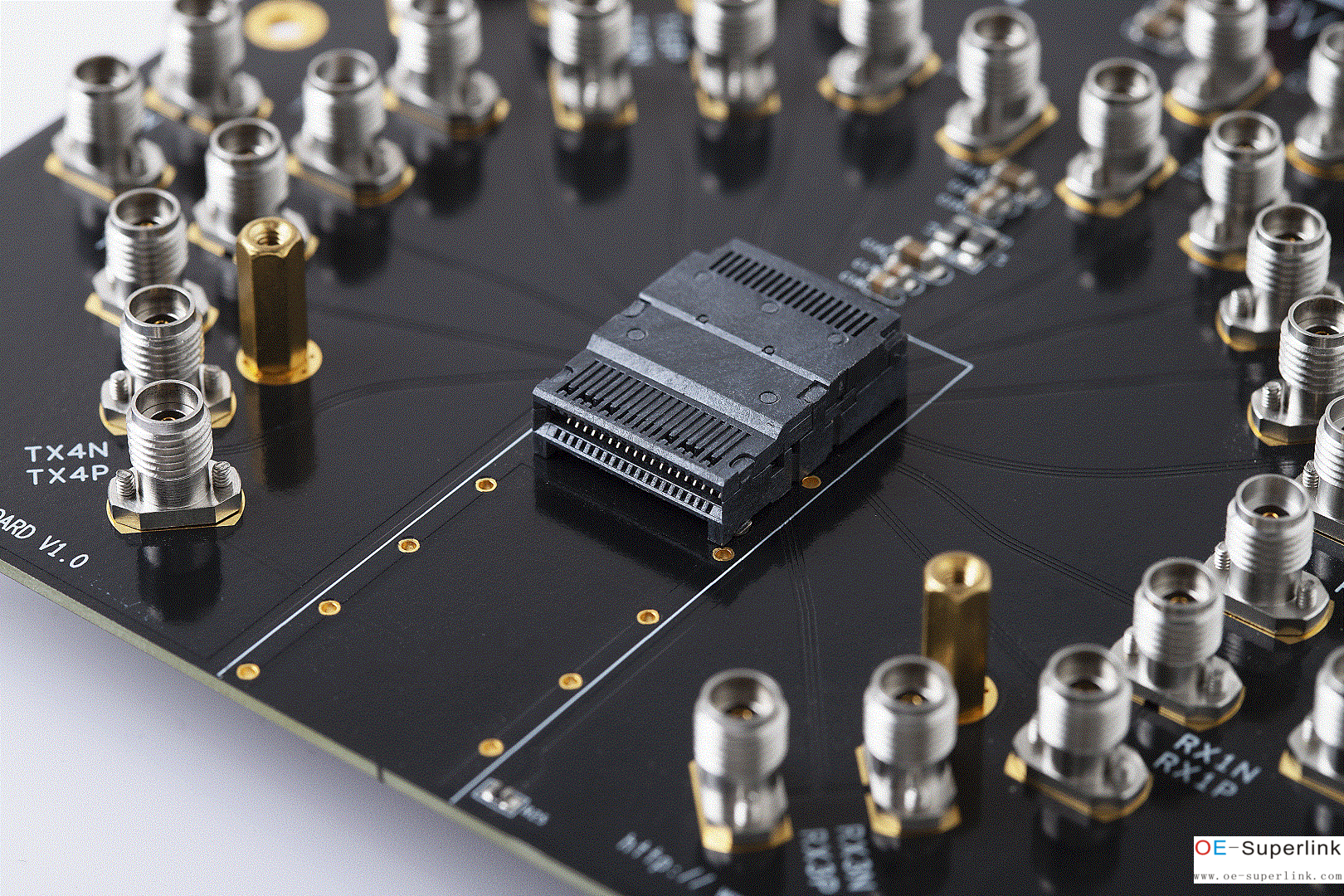

400G-QSFP-DD測試板（2.92母頭）

底層驅動CH341DPS.ZIPCH343SER.ZIP上位機軟件QSFP28_QSFPDD_GUI_OEM.part01.rarQSFP28_QSFPDD_GUI_OEM.part02.rarQSFP28_QSFPDD_GUI_OEM.part03.rarQSFP28_QSFPDD_GUI_OEM.part04.rarQSFP28_QSFPDD_GUI_OEM.part05.rarQSFP28_

  • 測試板： 400G模塊測試板
  • 產品分類： 光模塊測試板（MCB）
  • 型號： MTR4X2-C1-HW-V-V1.1
  • 售后及質量保證： 質保3個月

底層驅動

圖片關鍵詞CH341DPS.ZIP

圖片關鍵詞CH343SER.ZIP

上位機軟件

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part01.rar

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part02.rar

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part03.rar

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part04.rar

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part05.rar

圖片關鍵詞QSFP28_QSFPDD_GUI_OEM.part06.rar

產品描述：

      采用M6材料，進行精密布線，并對高速信號走線進行仿真，信號質量好，能夠保證模塊的測試一致性和信號的還原性，避免測試板影響模塊的眼圖指標；通信接口為USB接口，保證產品的通用性和普適性，或者外配USB轉I2C的轉接板進行上位機通信。

產品特點：

1.  3.3V電源供電，方便研發測試；

2. 符合MSA協議；

3. 差分端口線長度匹配；

4. 所有4組差分信號長度匹配；

5.提供8A電流，能夠支持前所未有的大功率；

6. I2C接口通信；

7. 小巧靈活，使用方便；

8. 測試方便，擴展容易；

9. 符合產品相關標準；

10. 板載LED狀態指示；

11. 包含上位機GUI軟件；

12. 射頻信號質量好，可靠性高；

13. 兼容QSFP28 /QSFP28-DD模塊；

14. 2.92mm 接口，速率支持40GHz；

15. USB供電或者電源適配器供電；

16. 帶有過壓保護和TVS保護功能；

17. 兼容單模和多模光模塊；

18. M6板材；

19. 板載信號插損測試參考線；

標準及協議：

1.  符合SFF-8636、SFF-8665、8661、8662、8663等標準；

2.  QSFP-DD狀態和控制；

3.  MSA協議兼容；

4.  命令控制和二次開發例程；

定購信息：

描述：QSFP-DD垂直安裝測試板；

型號：MTR4x2-C1-HW-V-V1.0
